Dieses Kommando dient zum Hinterlegen einer DXF/DWG-Datei hinter einen GEOgraf-Auftrag. Die Datei wird "wie ein Bild" hinterlegt, statt mit den Importschnittstellen alle Daten in den Auftrag zu importieren. Voraussetzung ist das Modul GEOgraf DXF/DWG Plugin.
Beim Laden von DXF/DWG-Dateien werden Koordinaten und die Größe der Datei mit denen des aktuellen Ausschnitts verglichen.
Fall 1: DXF/DWG-Dokumente ohne Transformation hinterlegen
Wenn die Koordinaten des DXF/DWG-Dokumentes vollständig im Bereich des aktuellen GEOgraf-Ausschnittesliegen, werden die Koordinatensysteme des Dokumentes und des GEOgraf-Auftrags als identisch angesehen. Es erfolgt keine Transformation. Das Dokument wird mit seinen Originalkoordinaten hinterlegt.
Fall 2: DXF/DWG-Dokumente hinterlegen mit einer Transformation

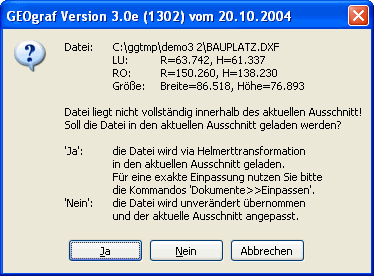

Wenn die Koordinaten des DXF/DWG-Dokumentes nicht vollständig im Bereich des aktuellen GEOgraf-Ausschnittes liegen, erfragt der folgende Dialog die weitere Bearbeitung:
Antwort [Nein]: Damit wählen Sie die im Fall 1 beschriebene Hinterlegung mit Originalkoordinaten ohne Transformation.
Antwort [Ja]: Damit erfolgt immer eine Transformation des Dokumentes, bei der die Lage, die Ausrichtung und der Maßstab des Dokumentes festgelegt wird. Dabei ist seit Version 3.0e immer der Maßstab 1:1 voreingestellt. Das Dokument wird über eine 3-Parameter Transformation ohne Maßstabsänderung in die aktuelle Bildschirmmitte transformiert. Das erleichtert das anschließende Einpassen mit einem der Einpassen-Werkzeuge.
Liegt die Datei in korrekten (G-K)-Koordinaten vor, so antworten Sie hier mit [Nein] und übernehmen die Datei unverändert. Der Ausschnitt springt dann zur Lage der DXF/DWG-Datei.
Die maximale Anzahl der in die Grafik ladbaren DXF/DWG-Dateien kann in den Auftragsparametern im Dialog Speicher heraufgesetzt werden. Der Default beträgt 2000 DXF/DWG-Dateien.
