Erzeugen einer DWG-Datei

Haben Sie die DWG-Schnittstelle als zusätzliches Modul lizenziert, so können Sie neben DXF-Dateien auch DWG-Dateien im originalen Binärformat von AutoCAD erzeugen. Der Export wird in den selben Dialogen gestartet, wie das Erzeugen von DXF-Dateien. Auch hier gibt es die zwei grundsätzlich verschiedenen Wege Grafik oder Zeichnung.

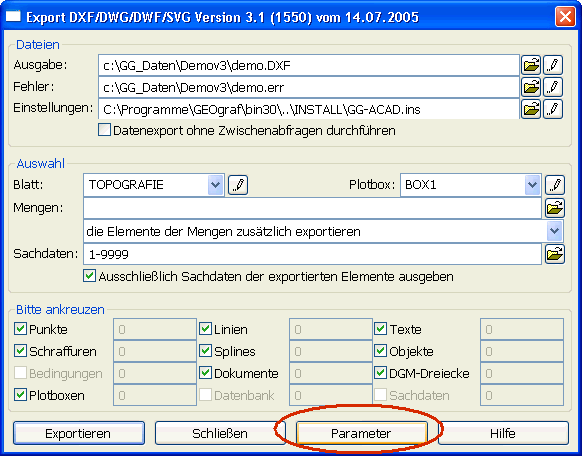

Um eine AutoCAD - DWG - Datei zu erzeugen, muss im Export Menü der DXF Schnittstelle (Export >> DXF/DWG/DWF/SVG >> Grafik) unter Parameter...

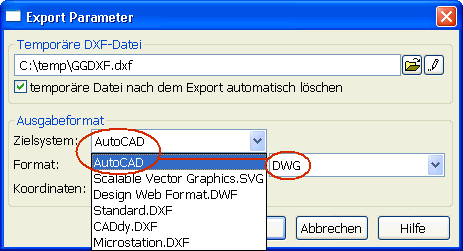

... das Zielsystem unter Ausgabeformat von Standard - DXF auf AutoCAD geändert werden. Analog funktioniert auch die Ausgabe in das SVG-Format (Scalable Vector Graphics) und das DWF-Format. (Beim Export >> DXF/DWG/DWF/SVG >> Zeichnung werden die Eintragungen zum Ausgabeformat direkt im Exportdialog vorgenommen).

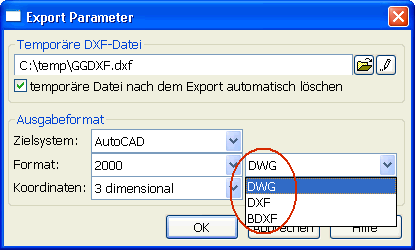

Durch das Umschalten des Zielsystems auf AutoCAD wird automatisch das Datenformat auf DWG geändert. Wenn ein anderes Dateiformat gewünscht wird, kann es ebenfalls erzeugt werden. Es stehen 3 unterschiedliche Datenformate zu Auswahl.

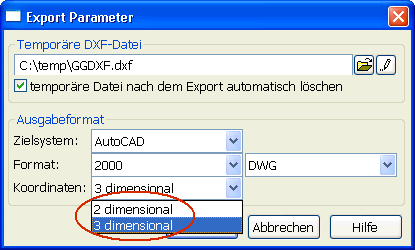

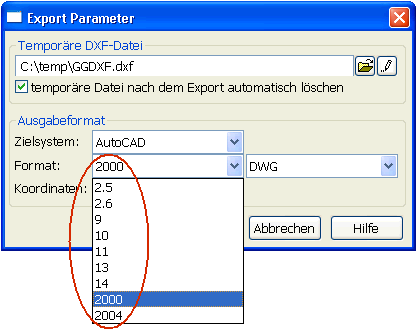

Jetzt muss noch unter Format die Release Version eingestellt werden sowie ob die Koordinaten 2- oder 3-dimensional exportiert werden sollen (wie beim Erzeugen einer DXF-Datei auch).
Nun sind alle Voreinstellungen getroffen und werden mit [OK] bestätigt.

So gelangen Sie aus den Parametern wieder in das vorherige Fenster und können hier mit [Exportieren] den Export wie gewohnt starten. Das Schnittstellen-Programm erzeugt nun zunächst eine temporäre DXF-Datei für Release 2000. Diese DXF-Datei wird dann von dem DWG-Konverter in das Format gewandelt, welches vorher von Ihnen ausgewählt wurde. Ein Vorteil des DWG-Konverters ist die Möglichkeit, unsere DXF-Datei noch AutoCAD-kompatibler zu machen und natürlich eine DWG-Datei zu erzeugen und auch einzulesen.

Der Import einer DWG Datei ist sehr einfach: man wählt im Importdialog DXF/DWG einfach statt der DXF-Datei die DWG-Datei aus. Alles weitere macht die Schnittstelle automatisch.
